Краткое описание

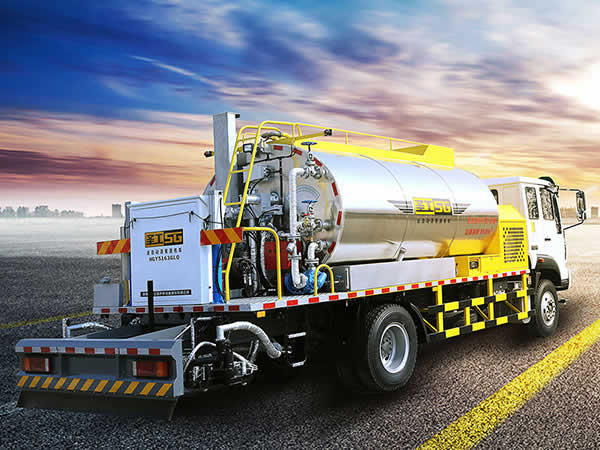

При разработке и проектировании автоматического гудронатора серии HGY5163GLQ наша компания использовала опыт, накопленный в процессе многолетнего производства строительного оборудования, были учтены все требования, предъявляемые к возведению современного дорожного полотна. Отличительной чертой данной серии оборудования для укладки асфальта является простота эксплуатации, экономичность и практичность. Специализированная строительная техника используется для нанесения асфальтовой эмульсии, разжиженного битума, раскаленного асфальта и прочего битумного вяжущего материала.
За основу были взяты современные отечественные и зарубежные технологии, применяемые в производстве строительного оборудования, поэтому автогудронаторы, изготавливаемые нашей компанией, отличаются практичным дизайном и высокими показателями производительности. Встроенная функция подогрева распределительной рампы горячим маслом. Применение метода внутреннего нагрева горячим маслом гарантирует равномерную подачу рабочей среды и исключает застывание битума. В процессе ручного распыления считывание оборотов насоса осуществляется с помощью специального индикатора. Оператор оборудования производит расчет приемлемой скорости движения транспорта и скорости смешивания битума с помощью специальной формулы, в результате чего достигается равномерное нанесение покрытия. При автоматическом распылении оператор оборудования вводит объем распыляемой среды в консоль, далее автоматизированная система контроля регулирует количество оборотов насоса в соответствии со скоростью движения техники, тем самым обеспечивая оптимальное распыление битума. Надежная конструкция, практичный дизайн, высокая производительность и экономичность данной серии оборудования является идеальным решением для строительства и ремонта дорожного полотна.
Гудронатор применяется для нанесения верхнего нижнего и основного герметизирующего слоя дорожного покрытия, а также асфальтового покрытия, гидро- и паро-изолирующих слоев и т.д. Оборудование может использоваться для перевозки битума и прочих тяжелых масел.
Принцип работы
Горячий битум поступает в цистерну с помощью битумного насоса; Оптимальная температура битума поддерживается при помощи системы нагрева; Управление интенсивностью распыления и процессом работы битумного насоса осуществляется с помощью электронной системы контроля; Настройка количества слоев покрытия, объёма и интенсивности подачи битума. Осевший в системе остаточный битум, после завершения работы поступает обратно в цистерну.
-
Технология производства строительных работ
Гудронатор применяется для распыления дозированного количества горячего битума под давлением. Оборудование используется для нанесения верхнего нижнего и основного герметизирующего слоя дорожного покрытия, а также асфальтового покрытия, гидро- и пароизолирующих слоев и т.д.
Особенности
1. Основные характеристики:

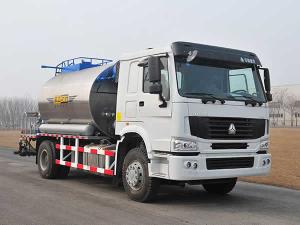

А. Гудронатор спроектирован на базе шасси Euro V Sino-truk M5G, к отличительным особенностям которого можно отнести повышенную грузоподъемность, высокую мощность при низком потреблении топлива, минимальный уровень выбросов, неприхотливость в обслуживании и надежность системы торможения.
-
B.Оснащается вспомогательным двигателем (Yuchai), который отвечает за нагрев битума, а также значительно увеличивает показатель производительности.
C. Высокий уровень автоматизации работы оборудования, контроль ширины распыления, объёма и интенсивности подачи рабочего материала.
-
D. Оборудование значительно снижает трудозатраты при производстве строительных работ, позволяет снизить расходы благодаря точному контролю над процессом подачи рабочего материала.
E. Цистерна не подвержена воздействию коррозии и обладает хорошими изоляционными характеристиками, благодаря этому температура содержимого цистерны снижается не более чем на 12℃/8ч (без применения системы нагрева).
F. Цистерна оснащена импортной дизельной горелкой с высоким КПД с автоматическим зажиганием и системой температурного контроля. Горелка демонстрирует стабильные показатели работы и безопасной эксплуатации.
-
G. Распыляет горячий битум, смесь битума с конденсатом, асфальтовую эмульсию и т.д.
H. Регулируемая высота и складная конструкция распределительного сопла.
I. Высокая точность настройки интенсивности распыления для каждой форсунки.
-
J. Конструкция автогудронатора оснащается импортным шестеренным насосом, отличительной особенностью которого является высокая мощность выходного потока, стабильная интенсивность подачи, хорошая изоляция и малогабаритность.
K. Интуитивно понятный интерфейс системы управления.
L. Превосходное сочетание электронного контроля с гидравлическими элементами управления.
-
N. Благодаря многолетнему конструкторскому опыту компании, спроектированное оборудование демонстрирует высокие показатели надежности и производительности, при этом обладая интуитивно понятным интерфейсом электронных систем управления и неприхотливостью в обслуживании.
M. Благодаря многолетнему конструкторскому опыту компании, спроектированное оборудование демонстрирует высокие показатели надежности и производительности, при этом обладая интуитивно понятным интерфейсом электронных систем управления и неприхотливостью в обслуживании.
No. | Наименование | Единица измерения | Параметры |
1 | Наименование изделия | - | Автоматический гудронатор |
2 | Номер модели | - | HGY5163GLQ |
3 | Номер модели по внутренней классификации | - | GYLS0860C |
4 | Модель шасси | - | ZZ1161H501GE1 |
5 | Марка шасси | - | SINOTRUCK |
6 | Наименование шасси | - | M5G |
7 | Модель двигателя | - | MC05.21-50 |
8 | Мощность двигателя | кВт(л.с.) | 151(210) |
9 | Экологический класс двигателя | - | EUROV |
10 | База колесного шасси | мм | 4700 |
11 | Общий вес | кг | 16000 |
12 | Вспомогательный двигатель | - | YCD4R23T8-55 |
13 | Мощность вспомогательного двигателя | кВт(л.с.) | 40.5(55) |
14 | Объем цистерны | Л | 8000 |
15 | Ширина распыления | мм | 6000 |
16 | Объем распыления | кг/м2 | 0.2-3 |
17 | Кучность распыления | - | 1.50% |
18 | Распыляемая среда | - | Модифицированный асфальт, горячий битум, асфальтовая эмульсия |
